No製品仕様詳細・ダウンロード
1
スマートパルスパワー電源

スマートパルスパワー電源

プ ラ ズ マ の長期安 定 生 成 に最 適 !応用は無限大! エンジンの燃焼アシスト/ 自動車などの排ガス中のNox,Soxの高速分解/高密度のプラズマを用いた工場排水の浄化(悪性物質の無害化)/ガスレーザー用プラズマ生成の最適化など。 もっと読む
出力電圧 30kVp~100kVp
出力電流 330Ap~3kAp
パルス幅 50ns~200ns
立上り時間 20ns~
繰返し 1kHz~10kHz
2
完全正負出力対称型パルスパワー電源

完全正負出力対称型パルスパワー電源

完全正負出力対称なパルスパワー電源を実現! 容量性負荷へのパルスパワー電源に特化しました。 MARX回路で構成しているため小型化(W:280mm*D:300mm*H:563mm)と 低電圧出力からの高い直線性を実現してい … もっと読む

出力電圧 ~40kVp,~-40kVp
出力ピーク~40Ap
パルス幅 1μs~10ms
立上がり時間 22ns~100us(Load 20nF)
繰り返し間隔 30sMIN

3
ロングパルス低ドループパルスパワー電源

ロングパルス低ドループパルスパワー電源

ロングパルス出力 ~1.7ms 低ドロープ特性0%を実現 PWMチョッパMARX構成   充電コンデンサをに小型化 さらに、高効率を実現。

出力パルス電圧 -6.4kVp
出力パルス電流140Ap
パルス幅1.7ms
繰り返し5Hz
リップル ±3.7%
立上り時間 50μs(1 Unit case)

4
 高速2線同期通信 12bit
サンプリング周波数 3.57MHz
出力電圧精度 0.45%MAX
5
高品質ストリーマ放電発生 SOS 電源

高品質ストリーマ放電発生 SOS 電源

60kVp パルス幅100nsの極短パルス出力電源です。高電圧の極短パルスをバースト出力させることにより、高品質で安定したストリーマ放電が得られます。SOS(Semiconductor Opening Switch)ダイオードを採用、ピーク電圧60kV、パルス幅100nsの極短パルスを発生させることができます。 もっと読む

出力電圧60kV
出力電流60Ap
パルス幅80ns
立上り時間25ns
バースト周波数50kHz
バーストパルス 50ショット/バースト
バースト繰返し20Hz

6
超高繰り返し高電圧パルス電源no images

超高繰り返し高電圧パルス電源

この高電圧パルス電源ではMOS-FETの中でも取分け高電圧、大電流、高速の素子を使用することにより、2MHzという極めて高い周波数で且つ±6kVという非常に高い電圧パルスを発生します。又、360kWと非常に高いピーク出力を発生できます。 もっと読む

本装置は半導体スイッチであるMOS-FETを多数使用することにより、下記の高電圧パルスを安定に発生します。

  • 出力電圧 ±6kVp
  • 出力電流 ±60Ap
  • パルス波形 正弦波状
  • 繰り返し 2MHz
9
引込用パルス電圧 -3kV,10mA,出力電圧可変
押出用パルス電圧 300V,10mA, 出力電圧可変
出力立ち上がり時間 ≦100nsec
出力パルス幅 100~200μsec (固定)
最大繰返周波数 1kHz
負荷容量 ≦300pF
13
出力電圧(放電開始用)-20kVp
出力電圧(放電持続用)-1kV
出力電流1Ap
パルス幅(放電開始用)100ns
パルス幅(放電持続用)10μs~1ms
繰り返し100Hz~10kHz(duty<10%)
17
高電圧高周波電源

高電圧高周波電源

株式会社パルスパワー技術研究所 製品 「高電圧高周波電源」のご紹介 もっと読む
出力電圧±6kVp
出力電流±60Ap
周波数2MHz
最大デューティー5%
最大 パルス幅100μs
18
出力電圧±500V
出力電流±400A
周波数3MHz
最大デューティー5%
19
品番PPJ-HVP-4K500A
出力電圧-4kVp
出力電流500Ap
パルス幅4.0μs
繰り返し1kHz
本装置は並列運転により、更に高出力化が可能です。
20
充電電圧 3.3kV
出力電圧 20kV
出力電流 2A
パルス幅 4.0μs
繰り返し 250Hz
グリッド電源、ヒーター電源付き
21

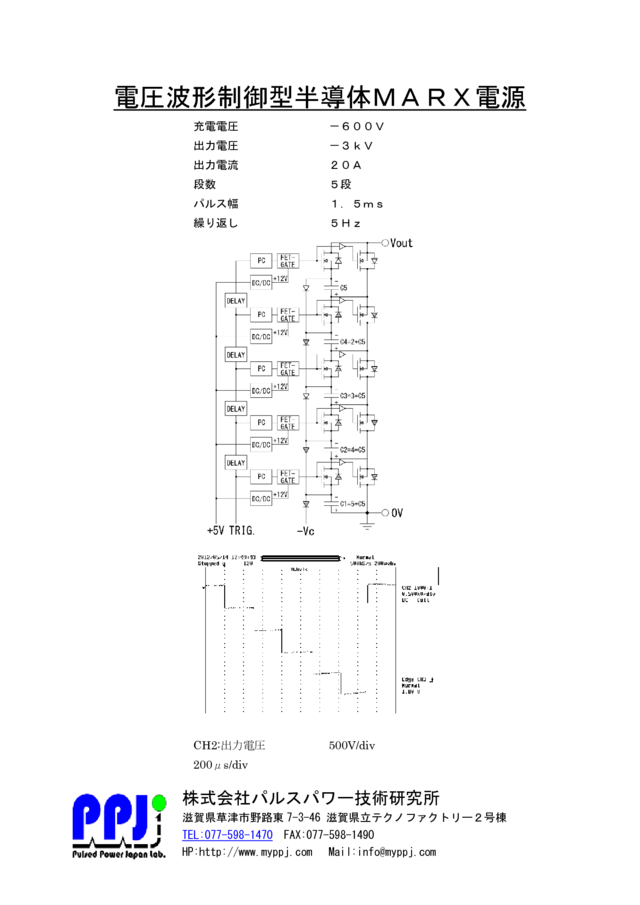

電圧波形制御型半導体MARX電源

電圧波形制御型半導体MARX電源

CH2:出力電圧 500V/div 200μs/div
充電電圧-600V
出力電圧-3kV
出力電流20A
段数5段
パルス幅1.5ms
繰り返し5Hz

技術相談・お問い合わせ

パルスパワーの発生と制御に関する実験品試作、技術支援、共同研究等お気軽にご相談ください。

技術支援・共同研究についてのご案内技術支援・共同研究についてのご案内

技術支援のご案内

弊社では、パルスパワーの発生と制御に関するあらゆる技術支援を行っております。
研究計画の各段階に応じた下記の技術サービスを提供しております。

  1. 電源システムの概念設計
  2. 高電圧電源の基本設計
  3. 高電圧電源の詳細設計
  4. 高電圧電源の実験品試作、評価試験
  5. 負荷との構造的な組み合わせに最適な小型化設計
  6. 不具合調査、対策(誤動作、ノイズ、故障等)
  7. 性能改善
  8. 実験、データ測定
  9. 解析、シミュレーション(回路計算、強度計算、電磁界計算、熱伝導計算等)
  10. その他

共同研究のご案内

弊社では、パルスパワーの発生と制御に関する共同研究に対応いたします。
研究計画の各段階に応じた下記の共同研究に対応いたします。

  1. 電源システムの開発
  2. 負荷に適合した最適構造設計
  3. 性能改善
  4. 学生の指導(電気回路、電子回路、電磁気、CAD、回路シミュレーション、
    電気・電子・高圧に関する実験等)
  5. 非常勤講師(修論、卒論・卒研の指導)
  6. その他
